產品介紹

管式螺旋輸送機機殼為圓管型，所以又叫圓管螺旋輸送機，可水平或傾斜輸送，適合于建材、化工、電力、冶金、煤炭、糧食等行業,適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料,如煤、灰、渣、水泥、糧食等,物料溫度小于 200 ℃ .螺旋機不適于輸送易變質的、粘性大的、易結塊的物料。

大漢管式螺旋輸送機可以分為LS型、GX型機GL型管式螺旋輸送機三種,不同類型的管式螺旋輸送機輸送物料不同，輸送量也不同，用戶需要按照實際情況進行選擇。另外，針對易于纏繞的物料，我們的管式螺旋輸送機還可采用無軸設計，輸送量是有軸螺旋輸送機的1.5倍。

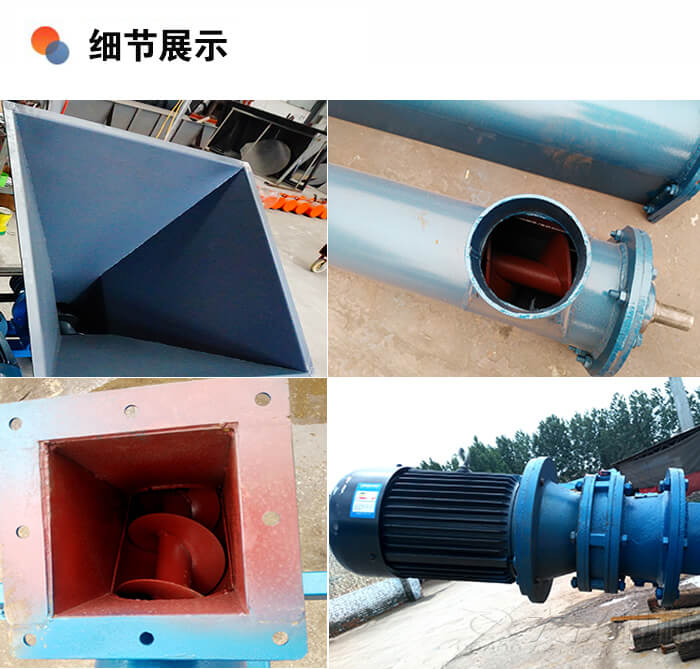

細節展示

適用行業

管式螺旋輸送機廣泛應用于食品、醫藥、建材、電力、冶金、化工等行業，適用于粉狀、塊狀、粒狀物料，如面粉、谷類、水泥、化肥、灰渣、砂子、石子、煤 粉、塊煤等物料。

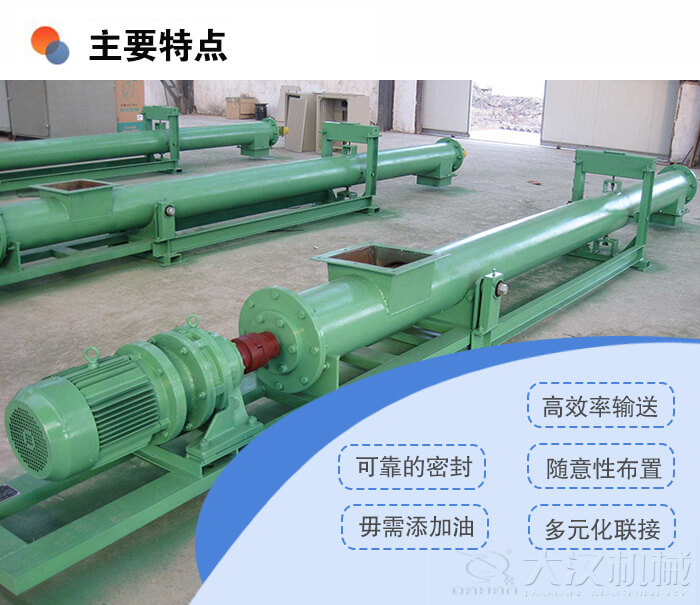

主要特點

1、輸送效率高

管式螺旋輸送機采用了新型的懸掛式中間吊軸承架，增大了物料運送空間，減少了物流阻力，加上小直徑、高轉速、變螺距等設計，確保順暢、快速、均勻送料；

2、隨意性布置

外殼采用優質無縫鋼管，通過法蘭將各段連接為整體，無論是水平還是大傾角均可連續輸送。可直接與配套設備連接固定，無需地基基礎，充分利用空間，移動、拆裝十分方便；

3、多元化聯接

進、出料口可采用法蘭連接、布裝連接、布裝吊桿連接、萬向接口連接等多種形式；

4、可靠的密封

管式螺旋輸送機的外殼管的連接處設置了防滲水裝置，工藝孔也經過精心改良，避免由于雨水滲入引起管內水泥結塊而造成堵料、悶機事故的發生；

5、毋需添加油

由于采用了新穎的中間軸承材料，既能減摩、耐磨又能自潤滑，即使長期使用也毋需加添潤滑油脂，可避免油脂與水泥混合對軸套、軸所產生的副作用。

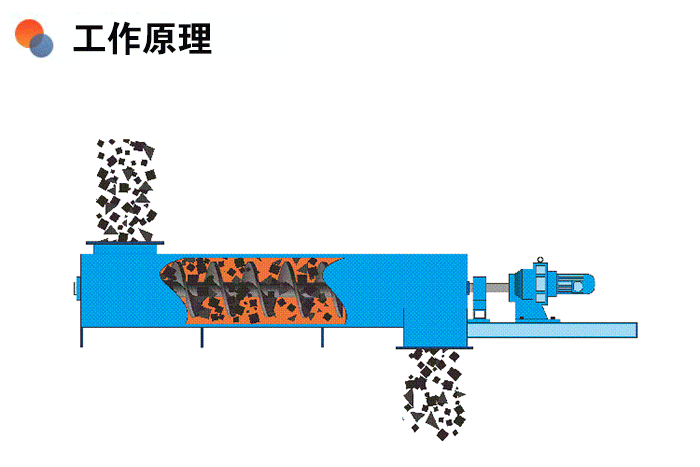

工作原理

管式螺旋輸送機是利用旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。

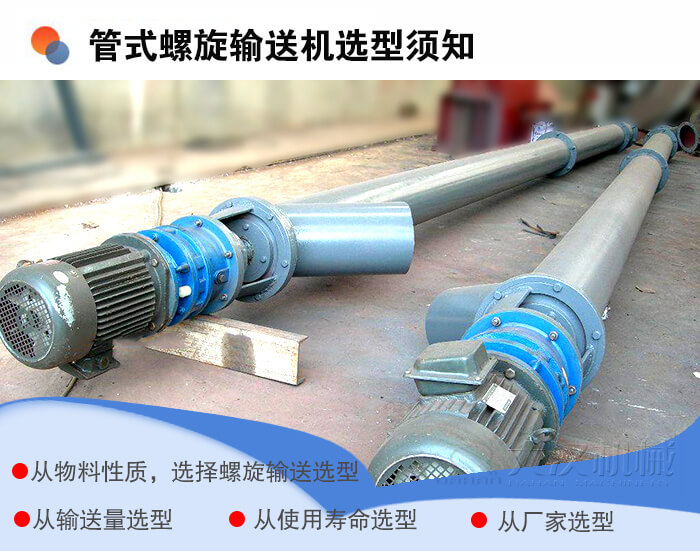

管式螺旋輸送機選型須知

1.從物料性質，選擇螺旋輸送選型

螺旋輸送機的不同就還在于螺旋輸送機的葉片的不同所以，要根據被輸送物料性質，確定螺旋輸送機的選型，如：輸送小麥、稻谷等散落性較好的物料時應選用滿面式葉片；輸送油料類黏性大、易粘結的物料時，為了防止堵塞，應選用帶式葉片。

2.從輸送量選型

作為一個輸送類機械，輸送量的大小就決定著這個機器的價值的大小，所以我們再選擇管式螺旋輸送機的選型的時候，要注意管式螺旋輸?shù)妮斔土浚@對一臺管式螺旋輸來說就是一些硬件的選擇。

3.從使用壽命選型（螺旋輸送機材質）

螺旋輸送機的材質大致分為三種：高錳鋼，不銹鋼和碳鋼這三種，其高錳鋼在為耐磨，不銹鋼是不易生銹而碳鋼就是為普通的一種，所以在選型時要確定好自己需要的那種才能保障，管式螺旋輸送機的大壽命。

4.從廠家選型

廠家的信用好不好于管式螺旋輸送機的選型特別的重要，只要有好的廠家其產品的售后就不會有其他的問題。不僅能夠節省很多的成本企業能夠在一定程度上提高輸送產量。



技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
