產品概述

方形振動篩又叫方形直線振動篩，方形振動篩是一種用途比較廣泛的輕型振動篩設備對于粉狀、顆粒狀的物料均可篩選、分級、除雜，對于固液混合物體可進行粗濾，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡單等優點，可自動排料，故適合流水線作業。

大漢廠家生產的直線振動篩型號齊全，另還可按照用戶要求定制。

適用行業

化工行業：化肥、尿素、石油焦、樹脂、涂料、化妝品、油漆等；

醫藥行業：工業藥品、中藥粉、顆粒藥丸、微丸等；

食品行業：大豆、板栗、小饅頭、香料、糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等；

冶金行業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質炭酸鈣、石英砂、金屬粉末行業、礦山業等；

其他行業：塑料、磨料、廢油、廢水、染整廢水、造紙、助劑、活性炭、碳素等。

主要優勢



1、篩分效率高

可篩分400目以下顆粒狀物料，多可同時篩分出6種不同粒度的物料，滿足不同客戶的需要;

2、產量大

采用雙電機驅動，臺時產量可以達到20噸;

3、低能耗

全封閉結構，無粉塵溢散，低能耗；

4、換網簡便

篩網更換簡單迅速，只需3到5分鐘，篩網材質有多種選擇（尼龍、特種龍、PP網);

5、可以按需定制

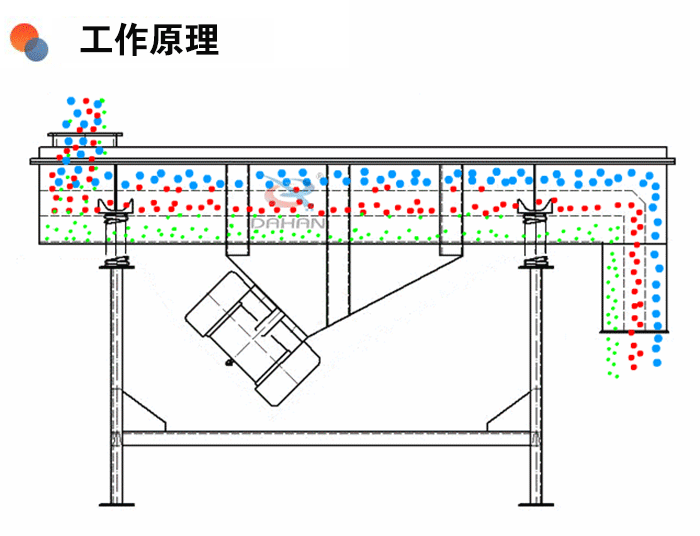

工作原理

方形振動篩主要由由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成，方形直線振動篩采用雙激振器驅動，當兩臺激振器做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

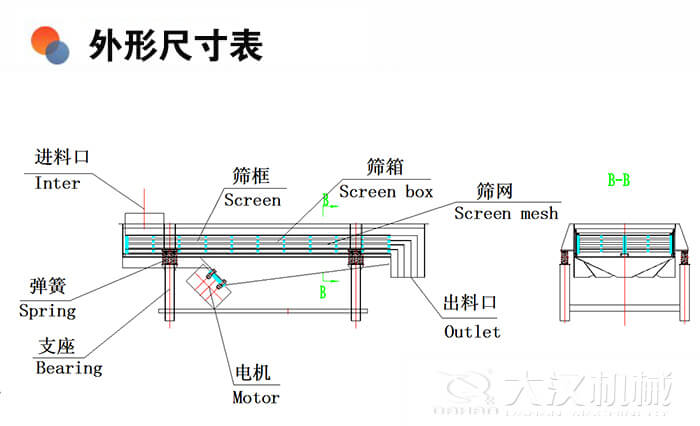

方形振動篩外形尺寸表

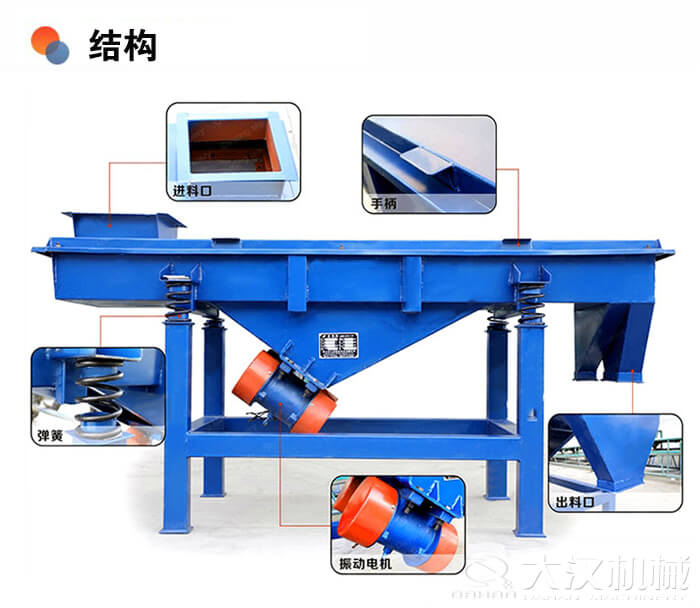

方形振動篩結構

主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。可以配合蓋子防止灰塵的進入，也可以防止粉粒物料在篩分時的擴散。

篩框：由松木或變形量較小的木材制成。主要是對篩網起到支撐作用。

篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網，具體的材質要結合物料的特性來選擇。

振動電機：通過振動電機激振力的作用使物料在篩面上運動。

電機臺座：安裝固定振動電機。

減振彈簧：減震彈簧的安放位置就是在篩體和篩座之間。一方面降低了噪音，另一方面保護了機器。

支架：由四個支柱和兩個槽鋼組成，對篩體部分進行支撐，保證篩體的穩固。安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

技術參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120
